2014年2月28日金曜日

クランク交換(クランク&スクエアテーパーBB 取り外し)

前回までの話で、クランク長を172.5mmにしようと決心し・・

買ってしまった


CX COMPに現在付いているBBは、スクエアテーパー(四角軸)と呼ばれるカートリッジ式のものです。古くからあるタイプですね。

シマノのホローテックIIやカンパニョーロのウルトラトルクと比べると、剛性面で劣っているようです。いずれにしても、シマノ105のクランクに交換となると、BBもホローテックIIに交換しなければなりませんね。

では、クランクを外していきましょう。っと、その前にペダルを外しておきましょう。

外したほうが軽くなって作業が楽・・かも?


スクエアテーパータイプのクランクを外すには下記の手順で行います。


このボルトを10mmアーレンキーで外す(正ネジ、左回しで緩む)
外れた!左側も外します(同じ正ネジ・左回しで緩む)

おっと、ここでチェーンをチェーンリングから外しておきましょう。チェーンが掛かったままだと作業がしづらいです。

手で外せます

次にクランクリムーバー(コッタレス抜き)という専用工具でクランクを外します。この工具、多分二度と使うことはないでしょう・・(^_^;)

クランクリムーバー(コッタレス抜き)
手で回して押し込んでいきます(正ネジ、つまり右回し)
手で回らなくなったら、柄を持って力を入れて回します(右回し)。
ふんぎィ~ 結構硬い!
外れた!ふう~
左側も同じように押しこむ(正ネジ、つまり右回し)
外れた

さあ、いよいよスクエアテーパーのBBを外します。左側から行うのが良いようです。

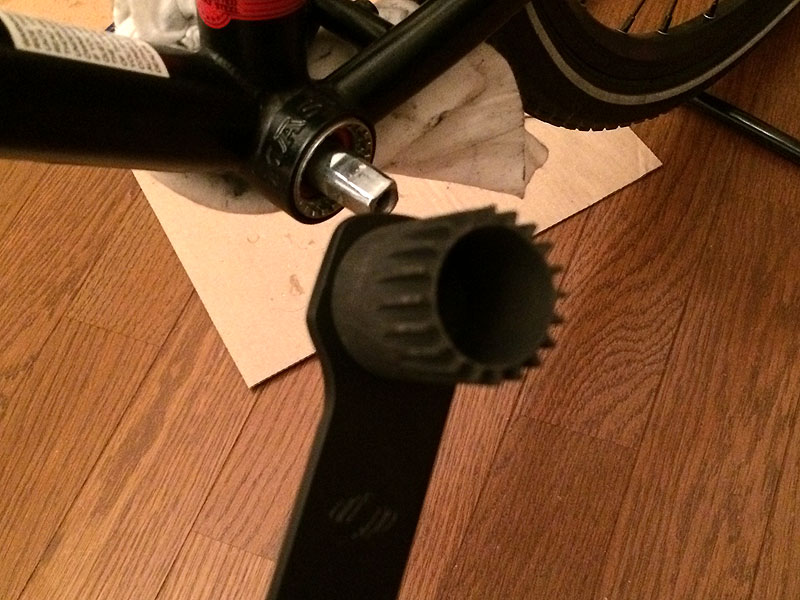

またしても専用工具、ボトムブラケットツール!多分二度と使わないであろう(笑)


ボトムブラケットツール

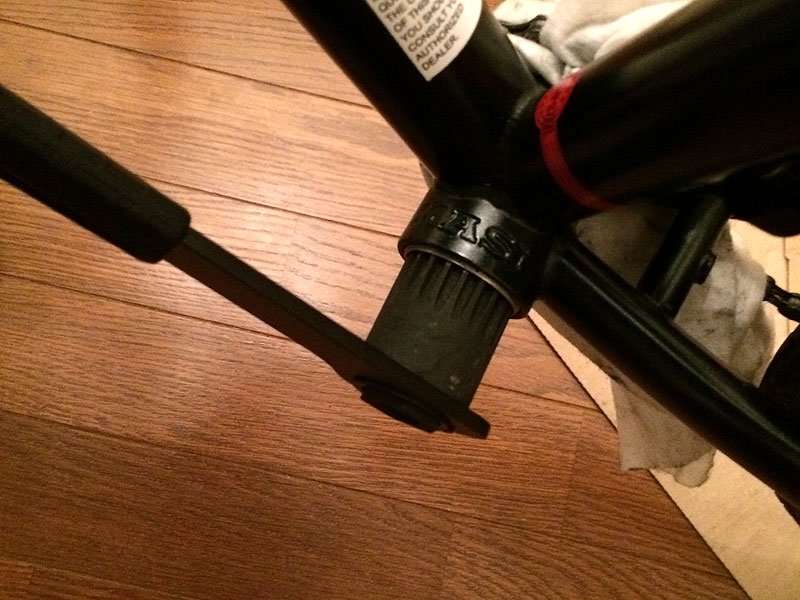

左側は正ネジです。つまり左に回すと緩みます

お、BBはかなり硬いと聞いていましたがちょっと体重かけたら、すっと緩みました。もしかしてもう緩んでいた?(汗)


外れた。左はネジのキャップ?のみ
右は逆ネジ(右回しで緩む)

ひぎィ~!右はかなり硬い。体重かけても緩みません(大汗)!回す方向間違えてるのかな?と思ったぐらい・・。それにこの工具のかかりが浅いので、ネジ山を舐めてしまいそう・・

そこで左手で工具を抑えつつ、ゴムハンマーでボトムブラケットツールの柄をガンガン叩いてみたら・・おっ!緩み始めた!(上記の写真はすでに緩んだ後です)

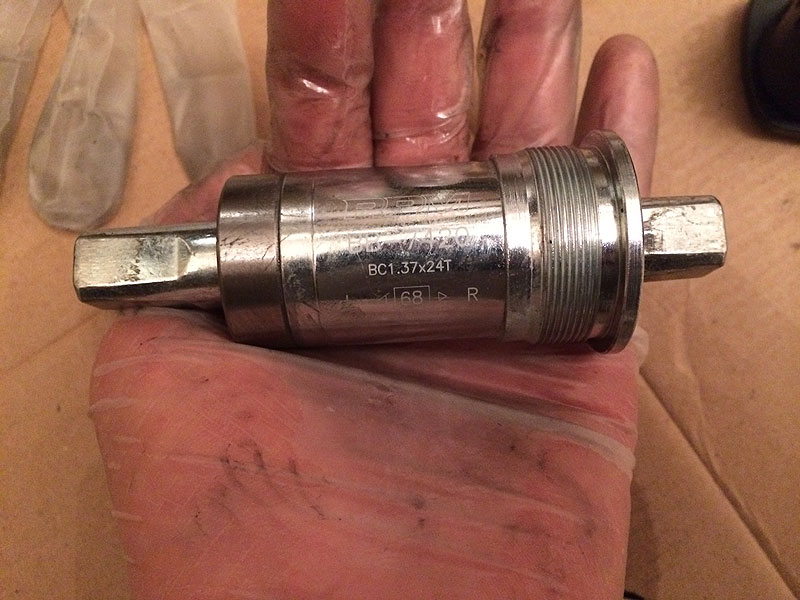

ずっしりと重い

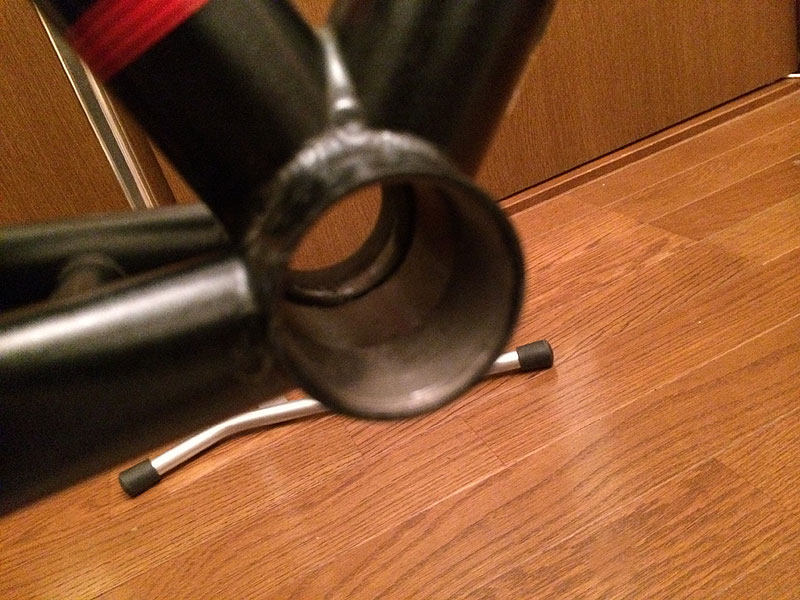

シェル内部もキレイ!

バイクがまだ新しいせいか、BBもシェル内部もキレイでした。もちろんこの後、シェル内部をパーツクリーナーでキレイにして、新しいBBやクランクを取り付けるのに備えます(^^)


この話題はまだ続きます・・
